低空转发系统


威力克低空转发系统

功能
       低空转发系统由低空无人机、应急通信转发器、地面遥控指挥通信站、多功能供电基站等组成。在突发事件时,建立“空中临时通信基站”,实施专网或公网的无线信号中继,实现无人机飞行区域应急信号300平方公里以上有效覆盖,为应急救援提供指挥、调度服务,解决大型救援现场通信中断的问题。

应用
       作为国内首个以无人机为载体的信号中继系统,该设备可无缝接入现有的应急通信救援网络,在灾难及应急事件发生的第一时间部署到现场,同时满足复杂气候条件下的应急搜救、森林消防、抗洪救灾、公安指挥调度等各种场景应用需求。同时该系统可灵活扩展,如低空探照灯、红外热成像摄像头、低空喊话器等功能,适用于更多场景下的扩展需求,极大程度地填补了目前应急救援通信领域的缺口。

5大特色

稳定抗干扰
信号处理采用二次变频超外差式设计,支持8组信道以上。

敏捷高效
支持一键起飞、快速建网、高效灵活、空地协同、连续作业。

多网定制
支持多频段多制式应急通信信号转发,满足多种通信需求。

应用灵活
可搭载多种功能模块,根据应用场景组合配置,满足复杂应用需求。

轻盈方便
结构采用轻量化设计,使用工业航空铝材质,重量轻,体积小。


6大功能模块

       威力克低空转发系统,为救援一线人员安上“天眼”,让救援“看得见”“通上话”“摸得着”,大大提升灾害救援效率,从而履行我们“勇当灾害救援勇士智者”的郑重承诺。

1. 转发器

公网低空转发器
频段:900M、1800M
最大输出功率:20W
最大增益:65dB
重量:4Kg

专网低空转发器
频段:150M、350M、450M、800M
最大输出功率:8W
接收灵敏度:0.16μV/12dB SINAD
重量:1.2Kg

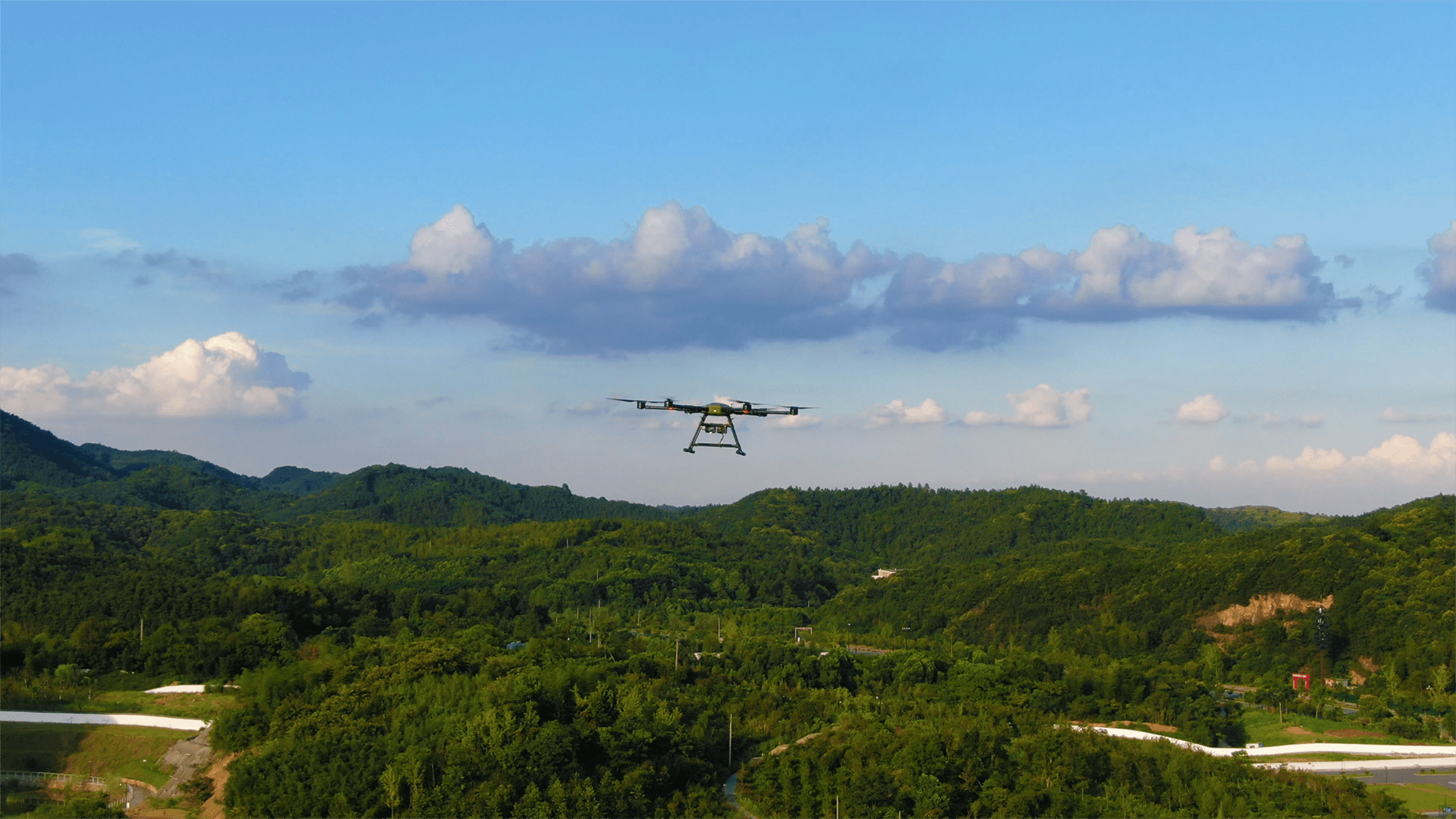

2. 低空无人机---信鸽系列无人机

       信鸽系列低空无人机是为低空转发系统专门研发的无人机空中载机平台,3个型号机型满足不同的应用场景、不同应用模块的搭配使用,可分别提供10公斤以下不同等级的空中设备载重,同时通过高性能电池和供电基站的搭配,可达到60分钟(电池供电)和10小时(系留供电)的有效滞空时间。
       低空无人机通过优化机载方式,设计专用挂载结构及接口,快速完成模块搭载,充分展现了低空转发系统灵活、高效的优势。

信鸽1号空中载机
灵活便携
700MM轴距
22.2V动力电池进行供电
载重满足1Kg应用需求

信鸽2号空中载机
中型载机,双供电
1100MM轴距
5Kg载重续航时间:电池40分钟,系缆供电8小时

信鸽3号空中载机
大型载机,高压系缆供电
1600MM轴距
10Kg载重电缆带光纤数据接口,满足滞空时的数据传输

3. 多功能供电基站
可提供4-24小时的不间断滞空时间,供电功率最大可达3500W
线缆长度100/200米可供选择
附带光纤,可双向传输数据
可单人携带并操作

4. 低空照明模块
提供60000流明应急照明

5. 红外热成像监控模块
随时捕捉清晰、精准的热图像,无惧光线和空间的限制

6. 高空喊话模块
可实现500米点对点喊话


4大场景应用案例

抗洪救灾
       无人机应急通信系统不受灾区供电、灾害及次生灾害影响,不受道路交通状况的影响,具有系统时效性强、安全性高的特点。

森林消防
       利用红外热成像探测设备快速定位起火点,确定火情;同时快速搭建起火场区域的消防指挥通信网络,使一线消防人员和指挥中心随时保持信息畅通,指挥中心可以在第一时间掌握火场的最新情况,制定任务计划,最大程度的保证人员安全。

指挥调度
       在重点防控区域通过对无人机拍摄画面实时分析处理,对人群密度、人群行为、危险对象进行分析,无人机实时监控警情现场,上报警情发生位置与管辖区域。同时,配备多功能挂载实现日常空中巡逻、夜间红外热成像巡逻、喊话警示、通信指挥、应急照明等系列功能,有效拓展了无人机警务执法应用场景,提升警务巡逻效率。

野外救援
       在野外发生事故时,低空转发系统能够快速搭建起救援人员与指挥中心之间的通信网络。夜间救援时,通过搭载红外热成像夜视吊舱和应急照明设备,快速搜寻目标,将会极大地提升应急救援效率。
